Informatie plaatsing gecombineerde drukregelaar met UPSO-OPSO beveiliging (Invisia systeem)

Antargaz biedt met Invisia de mogelijkheid om bij de installatie van een propaangastank gebruik te maken van een gecombineerde drukregelaar met UPSO-OPSO beveiliging. Dat systeem biedt een oplossing aan klanten die geen tweedetrapskastje meer aan hun gevel willen, en kan met de leiding rechtstreeks ondergronds het gebouw worden binnengegaan.

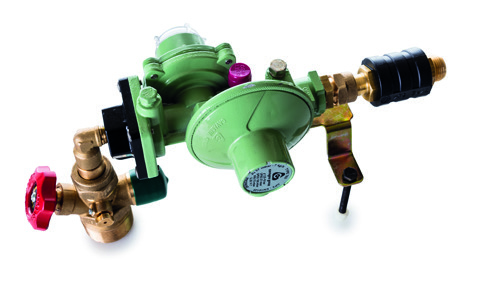

De volledige overgang van een hoge, over een midden naar een lage druk (37 mbar) vindt plaats onder het deksel van de tank door middel van een gecombineerde drukregelaar met ingebouwde over- en onderdrukbeveiliging (UPSO-OPSO). Die kit krijgt de klant steeds mee, en wordt door een erkend installateur geplaatst. De specifieke situatie bepaalt de combinatie van toegepaste onderdelen.

Gebruik een sectioneerkraan!

Mogelijk treedt de beveiliging van de gecombineerde drukregelaar in werking bij één van de twee drukproeven: de mechanische weerstandsproef en de dichtheidsproef. Daarom is het aangeraden om met een sectioneerkraan te werken (niet inbegrepen in de kit). Die kraan komt achter de UPSO-OPSO drukregelaar en zorgt ervoor dat deze af te sluiten is van de weerstands- en dichtheidstest zodat hij niet in veiligheid gaat bij overdruk. Er moet altijd een expansielus aanwezig zijn om de uitzettingskrachten van het leidingwerk op te vangen. De leiding en de kit mogen de toebehoren van de tank niet hinderen. Aangezien de gecombineerde drukregelaar de druk verlaagt naar lage druk (nominale werkdruk van de toestellen) moet de dimensionering van de leiding vertrekkende aan de gecombineerde drukregelaar verlopen volgens de werkwijze van laagcalorisch aardgas (G25).

Wanneer een isolatiemof gebruiken?

Een isolatiemof is een elektrische isolatie tussen de gastank en het leidingwerk/binneninstallatie en garandeert een goede werking van de kathodische bescherming. Ze wordt toegepast bij een ondergrondse propaangastank met gebruik van metaalleiding (koperleiding, PLT-leiding, staalleiding, inoxleiding). Er is geen isolatiemof nodig bij een bovengrondse propaangastank, of bij een ondergrondse propaangastank met een PE-leiding.
